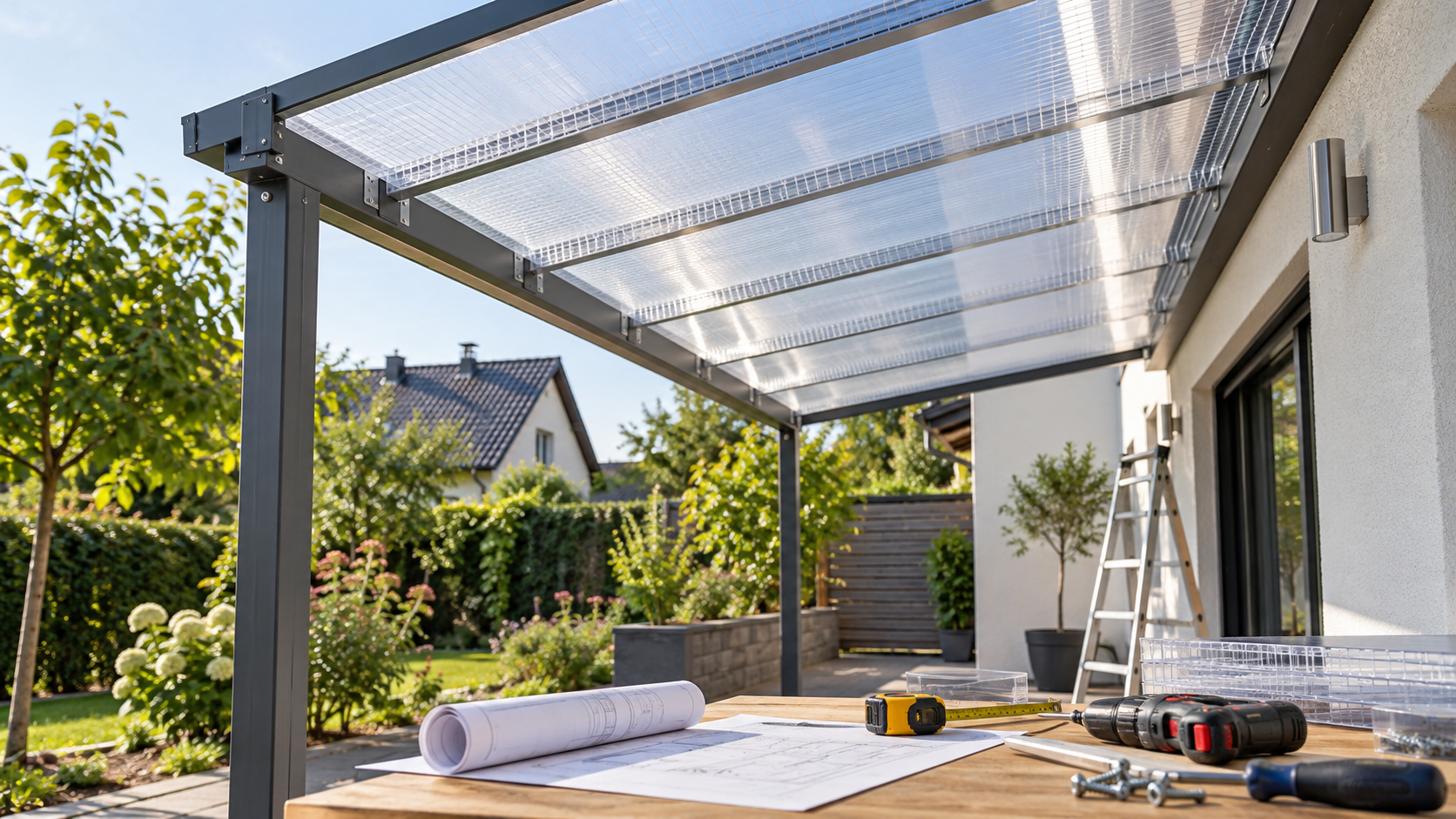

Навес из поликарбоната состоит из несущего каркаса и покрытия из сотового, монолитного или профилированного поликарбоната. Перед монтажом необходимо определить размеры конструкции, форму крыши, уклон, шаг стоек и обрешетки, а также учесть снеговую и ветровую нагрузку. Только после этого можно подбирать профильную трубу, листы и крепеж.
Если планируется навес своими руками, начинать следует не со сварки каркаса, а с расчетной схемы. Чертеж помогает связать размеры участка, расположение опор, пролеты, уклон кровли и формат листов. Для крупных конструкций, больших пролетов и регионов с высокой снеговой нагрузкой расчет несущей способности лучше поручить инженеру-конструктору.
Как определить размеры навеса и подготовить расчетную схему
Размеры навеса выбирают по назначению и габаритам защищаемой зоны. Для автомобиля учитывают не только длину и ширину машины, но и пространство для открывания дверей и прохода. Для террасы или беседки размеры определяют по площади площадки и расположению мебели.
Расчет навеса начинается с замера участка. На схеме отмечают:
- длину и ширину будущей конструкции;
- высоту стоек и отметки верхней части кровли;
- места опор и расстояние между ними;
- направление ската;
- расположение балок и прогонов;
- формат листов и линии их соединения.
Чертеж навеса используют не только при самостоятельной сборке. Он нужен для производства металлоконструкций и проверки несущей способности, поскольку позволяет увидеть, как нагрузка от кровли передается через балки и стойки на основание.
Односкатная крыша для простого отвода воды
Односкатный навес имеет одну наклонную плоскость. Такая конструкция удобна, когда воду и снег нужно направить в определенную сторону, например от стены дома или прохода.
Уклон навеса создают разницей высот верхней и нижней опор. Чем длиннее скат, тем больше перепад требуется для получения того же угла.
Если длина горизонтальной проекции ската составляет 4 м, то при уклоне 5° перепад высот будет около 35 см, а при 10° — примерно 70 см. Это геометрические значения, а не универсальная рекомендация по выбору угла.
Плоская на вид крыша также должна иметь достаточный уклон для отвода воды. Полностью горизонтальное покрытие для наружного навеса обычно нежелательно: на нем легче задерживаются вода, снег и загрязнения.
Двускатная крыша с симметричным опиранием
Двускатная крыша состоит из двух наклонных плоскостей, соединенных в коньке. Нагрузка распределяется по обе стороны конструкции, а вода стекает к двум карнизам.
Такой вариант удобен для отдельно стоящих навесов, где нужно получить симметричную конструкцию. При подготовке чертежа навесы этого типа требуют точного определения высоты конька и одинакового угла обоих скатов.
Листы сотового поликарбоната располагают так, чтобы внутренние каналы шли вдоль направления ската. Это позволяет выводить конденсат к нижнему торцу.
Арочная крыша с учетом гибки листа и каркаса
Арочная крыша формируется из изогнутых дуг каркаса. Поликарбонат подходит для таких конструкций благодаря возможности холодного изгиба, но минимальный радиус нельзя выбирать произвольно.
Допустимый радиус зависит от типа и толщины листа. Для ряда плоских поликарбонатных листов производители используют ориентир: минимальный радиус холодного изгиба составляет примерно 200 толщин материала, однако точное значение необходимо проверять в технической документации конкретного изделия.
Например, у специальных многослойных панелей минимальный радиус может составлять 2–3 м и более в зависимости от их структуры и толщины.
Поэтому перед тем как сделать навес арочной формы, сначала выбирают материал, проверяют разрешенный радиус, а затем рассчитывают дугу металлического каркаса.
Как учитывать снеговую и ветровую нагрузку
Снеговая и ветровая нагрузка определяют требования к толщине листов, шагу опор и сечению элементов каркаса. Эти параметры нельзя назначать только по внешнему виду конструкции.
Снег создает вертикальную нагрузку на кровлю. Ветровое воздействие может не только давить на поверхность, но и создавать подъемную силу, особенно по краям и углам навеса.
На итоговую нагрузку влияют:
- климатический район;
- площадь покрытия;
- форма крыши;
- угол наклона;
- размер пролета;
- расположение опор;
- высота конструкции;
- тип и толщина поликарбоната.
Производители поликарбонатных систем связывают выбор толщины и расстояния между опорами именно с ветровой и снеговой нагрузкой, размером панели и условиями ее опирания. Для разных продуктов используются собственные таблицы допустимых пролетов.
Поэтому нельзя утверждать, что для любого навеса достаточно одной и той же профильной трубы или одинакового шага обрешетки.
Как рассчитать уклон крыши и перепад высот
Уклон крыши задают в градусах или процентах. Чтобы определить перепад высот между верхней и нижней точкой односкатной конструкции, используют длину горизонтальной проекции ската и тангенс выбранного угла.
Формула выглядит так:
Перепад высот = длина горизонтальной проекции ската × tan угла наклона.
Например, при горизонтальной длине 3 м:
- при уклоне 5° перепад составляет примерно 26 см;
- при уклоне 10° — около 53 см.
Угол 5° иногда используют как нижний ориентир для отдельных поликарбонатных систем, но он не является универсальным. Некоторые изделия требуют существенно большего минимального уклона.
Поэтому искать идеальный угол без привязки к выбранному покрытию неправильно. Оптимальный уклон выбирают по инструкции производителя листа, конструкции кровли и расчетной нагрузке.
Как подобрать каркас, шаг стоек, обрешетку и основание
Каркас должен передавать нагрузку от покрытия через прогоны, балки и стойки на основание. Размер профильной трубы и расстояния между элементами определяют расчетом.
Металлический каркас часто используют из-за жесткости и возможности создавать односкатные, двускатные и арочные конструкции. Деревянный вариант тоже возможен, но древесина должна быть подготовлена для наружной эксплуатации.
Главное правило — не путать шаг крепления листов и шаг несущих элементов. Частое крепление поликарбоната не компенсирует недостаточную жесткость каркаса.
Стойки и опоры: расположение, анкеровка и бетонирование
Стойки принимают нагрузку от всей кровли, поэтому их размещают так, чтобы пролеты между опорами соответствовали расчетной схеме.
Для отдельно стоящего навеса стойки могут бетонировать либо закреплять к подготовленному железобетонному основанию анкерами. Способ зависит от грунта, фундамента, размеров конструкции и действующих нагрузок.
Перед бетонированием проверяют вертикальность каждой стойки и общую геометрию. Ошибка в положении опор затем передается балкам и кровле, из-за чего листы могут лечь с перекосом.
Если навес устанавливают рядом с существующим зданием, отдельно проверяют способ его соединения со стеной. Нельзя считать фасад или кладку подходящей опорой без оценки их состояния.
Балки и прогоны: передача нагрузки через пролет
Балки объединяют стойки и воспринимают нагрузку от расположенных выше элементов. Прогоны создают непосредственные линии опирания кровельного материала.
Чем больше пролет, тем выше изгибающая нагрузка на балку. Поэтому увеличение расстояния между стойками обычно требует увеличения сечения элемента или изменения расчетной схемы.
На чертеже желательно показывать не только внешний контур, но и каждую балку, прогон и точку опирания. Такая схема позволяет заранее понять, где будут располагаться стыки листов.
Обрешетка: опирание листа и выбор шага
Обрешетка поддерживает покрытие между основными несущими элементами. Ее шаг зависит от толщины поликарбоната, структуры листа, снеговой и ветровой нагрузки и направления установки.
Нельзя выбирать шаг только по принципу «чем чаще, тем лучше». Излишнее количество металла увеличивает массу и стоимость, но не заменяет грамотный расчет.
Производители поликарбоната используют нагрузочные таблицы, в которых допустимый шаг опор связан с конкретным типом панели и расчетной нагрузкой.
Поэтому сначала нужно выбрать поликарбонат, затем определить допустимые пролеты и уже после этого окончательно назначать схему обрешетки.
Как монтировать поликарбонат без протечек и трещин
При установке поликарбоната необходимо учитывать ориентацию листов, защиту торцов и температурное расширение. Материал нельзя жестко зажимать между элементами каркаса.
Для монтажа используют специальные профили, саморезы и термошайбы. Тип крепежа выбирают по материалу основания: для металлического каркаса применяют подходящие саморезы по металлу.
Основная последовательность работ выглядит так:
- Подготовить каркас и проверить его геометрию.
- Раскроить листы по чертежу.
- Определить защищенную сторону поликарбоната.
- Подготовить торцы сотовых панелей.
- Уложить листы в направлении ската.
- Просверлить отверстия с температурным запасом.
- Закрепить покрытие термошайбами и профилями.
- Проверить стыки и отсутствие чрезмерной затяжки.
Такой порядок снижает риск трещин, протечек и деформации покрытия.
Подготовка листов, ориентация каналов и обработка торцов
При монтаже сотового поликарбоната внутренние каналы ориентируют вдоль ската. На арочной кровле они должны идти по направлению дуги, а не поперек нее.
Это необходимо не только для правильной гибки, но и для удаления конденсата из каналов.
Если УФ-защита нанесена только на одну сторону, именно она должна быть обращена наружу. Производители обычно маркируют защищенную поверхность транспортировочной пленкой. Установка обратной стороной сокращает устойчивость листа к солнечному воздействию.
Верхние торцы сотового материала закрывают герметизирующей лентой, а нижние — системой, позволяющей выводить конденсат, после чего устанавливают торцевой профиль.
Крепление листов, сверление отверстий и термозазоры
Поликарбонат изменяет размеры при колебаниях температуры, поэтому отверстия под крепеж делают больше диаметра самореза. Производители прямо требуют оставлять запас на температурное перемещение; для отдельных кровельных панелей он может рассчитываться исходя примерно из нескольких миллиметров на метр длины.
Если прикрепить поликарбонат жестко, температурное расширение создаст напряжение около самореза. В результате отверстие может разбиваться, а поверхность — коробиться или трескаться.
Крепить поликарбонат нужно перпендикулярно поверхности, без чрезмерной затяжки. Термошайба должна прижимать лист, но не создавать вокруг себя вмятину.
При соединении соседних панелей используют соответствующие профили и предусматривают компенсационные зазоры. Для сотового материала особенно важно не перекрыть возможность естественного перемещения листов вдоль конструкции.
Как проверить готовый навес и понять, когда нужен инженер-конструктор
После монтажа проверяют вертикальность стоек, положение балок, равномерность уклона, крепеж, стыки листов и отвод воды. Покрытие не должно провисать между опорами или иметь вмятины около саморезов.
Проверку удобно провести по нескольким признакам:
- вода уходит со ската, а не образует постоянные лужи;
- листы лежат ровно, без волн и локальных прогибов;
- крепеж не перетянут, вокруг шайб нет деформации;
- стыки опираются на предусмотренные элементы;
- торцы защищены, а каналы сотового материала ориентированы правильно;
- каркас не качается и не имеет заметных деформаций.
Самостоятельная пошаговая инструкция подходит прежде всего для понимания устройства сравнительно простого навеса. Но конструкция кровли остается инженерной системой, воспринимающей снеговую и ветровую нагрузку.
Инженер-конструктор особенно нужен при больших пролетах, нестандартной геометрии, высокой или широкой кровле, сложном примыкании к зданию, тяжелых снеговых условиях и отсутствии уверенности в сечениях металлического каркаса. В таких случаях расчет несущей способности важнее универсальных советов о том, какой профиль или шаг выбрать.
