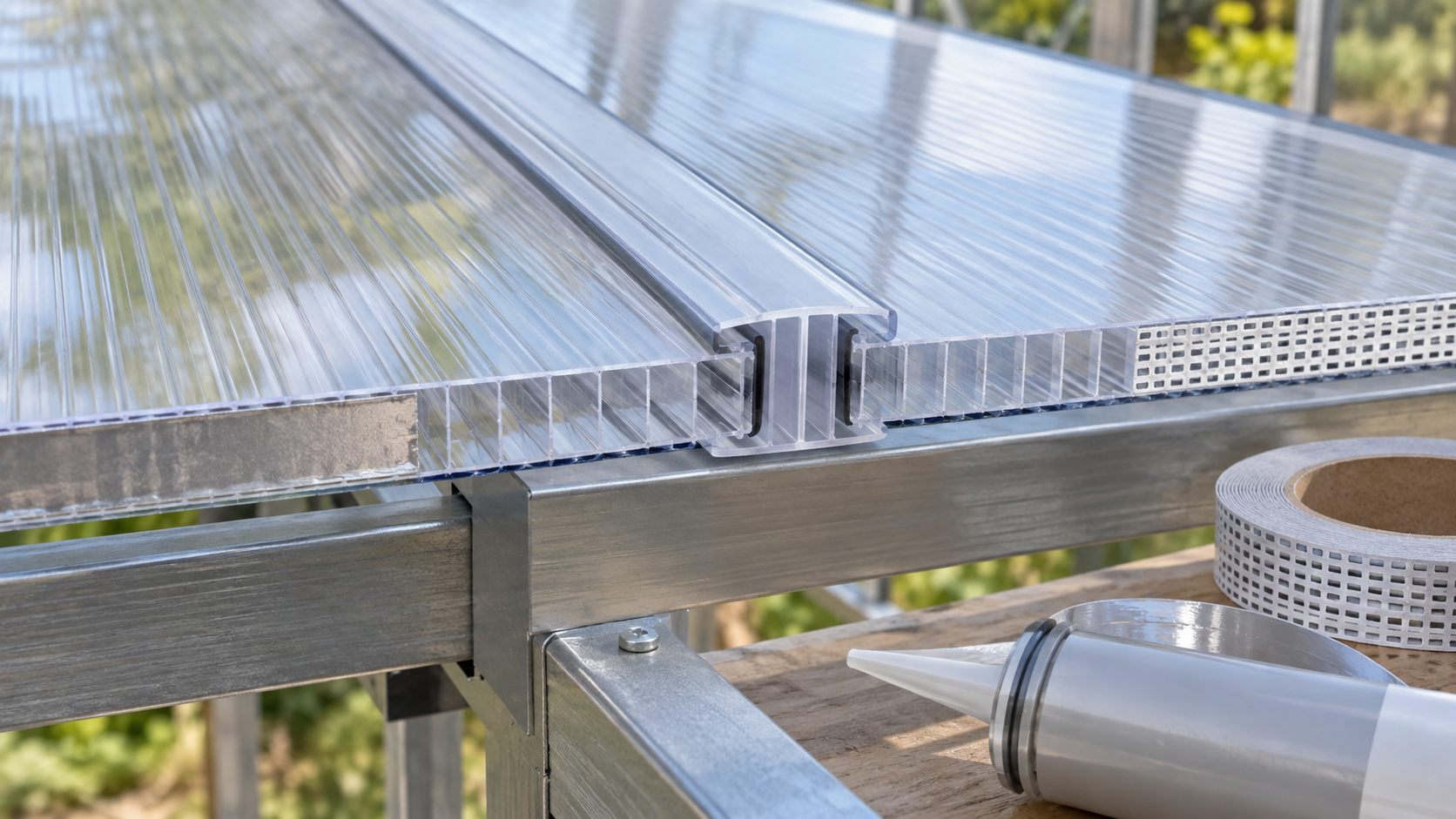

Поликарбонат соединяют с помощью специальных профилей, которые удерживают соседние листы, закрывают стык и позволяют материалу компенсировать температурное расширение. Для сотовых панелей отдельно защищают торцы: верхний закрывают герметизирующей лентой, нижний — перфорированной, а поверх устанавливают торцевой профиль. Герметик применяют только в тех узлах, где он действительно требуется и совместим с материалом.
Правильное соединение поликарбоната зависит от конструкции, толщины листа, типа каркаса и назначения покрытия. Один и тот же способ нельзя автоматически использовать для навеса, теплицы, вертикального остекления или сложного примыкания к стене.
Как выбрать способ соединения листов поликарбоната
Основной способ соединить листы на каркасе — использовать соединительный профиль для поликарбоната. Он подбирается по толщине панели и конструкции узла. Для сотового материала применяют неразъемные и разъемные системы, а в отдельных конструкциях — алюминиевые профили с уплотнителями.
Перед выбором способа соединения учитывают:
- тип материала — сотовый или монолитный;
- толщину листов;
- длину стыка;
- расположение опоры под соединением;
- необходимость демонтажа покрытия;
- температурное расширение материала.
Соединять поликарбонат обычным герметиком вместо профиля не следует. Герметик не заменяет механическое соединение и не формирует полноценный несущий узел.
Клеевое соединение возможно в отдельных изделиях и конструктивных задачах, однако для типовой кровли или навеса его обычно не используют как замену профилю. Состав клея должен быть специально предназначен или подтвержден как совместимый с поликарбонатом.
Неразъемный профиль HP для постоянного стыка
Неразъемный HP-профиль представляет собой цельный элемент с пазами, куда заводятся края двух соседних листов. Такой вариант удобен для сравнительно простых конструкций, где покрытие не планируется регулярно разбирать.
Профиль устанавливают вдоль стыка. Соединение должно располагаться в предусмотренной проектом зоне опирания. Размер профиля выбирают под конкретную толщину поликарбонатных листов.
Преимущество HP-профиля — простота конструкции. Однако при длинных листах монтаж может быть менее удобным, поскольку кромки необходимо заводить в пазы профиля с учетом температурных зазоров.
Разъемный профиль HCP для монтажа и демонтажа
Разъемный HCP-профиль состоит из основания и крышки. Сначала основание закрепляют на каркасе, затем укладывают листы и защелкивают верхнюю часть.
Такая система удобна, когда необходимо надежно соединить поликарбонат и при этом сохранить возможность разобрать соединение. Разъемный профиль часто используют на длинных стыках, где установить цельный HP-профиль сложнее.
Профиль поликарбоната не должен жестко зажимать кромку. Между листом и внутренними элементами соединения оставляют пространство для изменения размеров материала при нагреве и охлаждении.
Как подготовить листы и направить каналы по уклону
Перед соединением листы раскраивают, очищают каналы от стружки и определяют направление установки. У сотового поликарбоната внутренние ребра и каналы должны идти в направлении естественного отвода конденсата.
На скатной крыше каналы располагают вдоль ската. В арочной конструкции они идут по направлению дуги. Такое положение позволяет влаге, возникающей внутри панели, стекать к нижнему торцу.
Перед монтажом также проверяют сторону с УФ-защитой. Если защитный слой нанесен только на одну поверхность, именно она должна быть обращена наружу.
Торцы поликарбоната оформляют до окончательной установки покрытия. Каналы сначала очищают, затем наклеивают подходящую ленту и только после этого устанавливают торцевой профиль.
Как установить соединительный профиль с учетом температурного расширения
Соединительный профиль устанавливают так, чтобы листы надежно удерживались на каркасе, но могли изменять линейные размеры при изменении температуры. Поликарбонат нельзя зажимать между деталями без компенсационного пространства.
Точный размер зазора зависит от длины листа, типа панели и рекомендаций производителя. Чем длиннее лист, тем больше абсолютное изменение его размеров при одинаковом перепаде температуры.
Особенно важно учитывать этот фактор при монтаже длинных кровельных панелей и навесов. Если кромки упереть в профиль без зазора, при нагреве они начнут создавать давление на соединение, что может привести к короблению или повреждению листа.
Последовательность сборки стыка на каркасе
Порядок работ зависит от типа профиля, но общий принцип остается одинаковым.
Соединение выполняют последовательно:
- Размечают стык и проверяют расположение опоры.
- Подготавливают листы и очищают кромки.
- Устанавливают профиль или его нижнее основание.
- Укладывают панели с предусмотренным компенсационным зазором.
- Выравнивают листы относительно ската и каркаса.
- Закрепляют систему предусмотренным способом.
- Проверяют стык по всей длине.
После сборки листы не должны быть перекошены или чрезмерно зажаты. Соединение должно удерживать покрытие, но сохранять предусмотренную системой подвижность.
Как оставить компенсационный зазор и закрепить листы
Компенсационный зазор оставляют между кромкой поликарбоната и элементами профиля. Его величину определяют по монтажной документации конкретного материала.
Дополнительные точки крепления выполняют через заранее просверленные отверстия. Отверстие должно иметь запас относительно диаметра крепежа, а саморез нельзя затягивать до образования вмятины.
Для фиксации используют термошайбы или другую предусмотренную производителем крепежную систему. Саморезы и профиль работают совместно: профиль оформляет соединение листов, а точечный крепеж удерживает панели на элементах каркаса.
Как герметизировать стык и оформить торцы
Герметизация стыков нужна там, где конструкция должна препятствовать проникновению воды через соединение или примыкание. При этом герметизация и закрытие торцов сотового материала выполняют разные задачи.
Стыки поликарбоната обычно защищает правильно собранная профильная система. В примыканиях и отдельных узлах может применяться нейтральный силиконовый герметик, совместимый с поликарбонатом. Нельзя использовать случайный состав только потому, что он предназначен для наружных работ: химическая совместимость должна быть подтверждена производителем.
Если течет стык, сначала нужно проверить профиль, положение листов и зазоры, а не просто наносить сверху дополнительный слой герметика.
Когда нужна уплотнительная лента и глухая защита верхнего торца
Верхние торцы сотового поликарбоната закрывают сплошной герметизирующей лентой. Она препятствует попаданию воды, пыли, насекомых и другого загрязнения во внутренние каналы.
После наклеивания ленты на торец надевают специальный П-образный профиль. Он механически защищает кромку и фиксирует ленту. Использовать один только торцевой профиль без ленты недостаточно для полноценной защиты каналов.
Таким образом, если возникает вопрос, чем закрыть торцы сотовой панели, используются два элемента: подходящая лента и торцевой профиль.
Зачем нужна перфорированная лента на нижнем торце
Нижний торец нельзя герметично закрывать так же, как верхний. Внутри сот образуется конденсат, которому нужен выход наружу.
Перфорированная лента одновременно ограничивает проникновение загрязнений и позволяет влаге выходить через микроперфорацию. Ее наклеивают на нижний торец, а сверху устанавливают торцевой профиль.
При правильном закрытии торцов схема выглядит так:
- верхний торец — сплошная герметизирующая лента;
- нижний торец — перфорированная лента;
- поверх ленты — торцевой профиль.
Для арочных конструкций схема может отличаться: в частности, для обоих торцов может применяться перфорированная лента, поскольку оба края располагаются в нижней части панели.
Закрывать торец обычным скотчем или полностью заливать нижние каналы герметиком неправильно: это нарушает предусмотренный отвод конденсата.
Почему протекает соединение поликарбоната и как проверить результат
Поликарбонат протекает в местах соединения чаще всего из-за неправильной сборки узла, поврежденного профиля, недостаточного уклона, отсутствия температурного зазора или ошибок в примыканиях.
После монтажа стык нужно осмотреть по всей длине. Кромки должны находиться внутри профиля в правильном положении, листы — лежать без перекоса, а сам профиль — плотно удерживаться на основании.
Проверяют также оформление торцов. Если лента отклеилась или повреждена, вода и загрязнения могут проникать внутрь сотовой панели даже при исправном соединении между соседними листами.
Ошибки профиля, торцов и герметизации, из-за которых появляется вода
Наиболее распространенные причины протечек связаны не с самим материалом, а с устройством монтажного узла.
Проблемы могут возникнуть, если:
- профиль выбран неправильно по толщине листа;
- соединение перекошено, и кромка неплотно расположена в пазу;
- отсутствует термозазор, из-за чего лист деформировал стык;
- повреждена лента на торце;
- нижний торец герметизирован наглухо, и конденсат остается внутри;
- верхний торец открыт, поэтому в каналы поступает вода;
- герметик несовместим с поликарбонатом;
- стык расположен неправильно относительно каркаса и направления стока воды.
Нарушенная герметичность стыков действительно приводит к протечкам, но попытка просто замазать проблемное место редко устраняет исходную причину. Сначала необходимо определить, правильно ли установлены профиль, листы и защитные ленты.
Грамотное соединение поликарбоната строится как система: профиль удерживает соседние панели, термозазоры компенсируют расширение, а ленты и торцевые элементы защищают внутренние каналы. Такой подход позволяет избежать накопления влаги и преждевременного загрязнения сотового материала.
