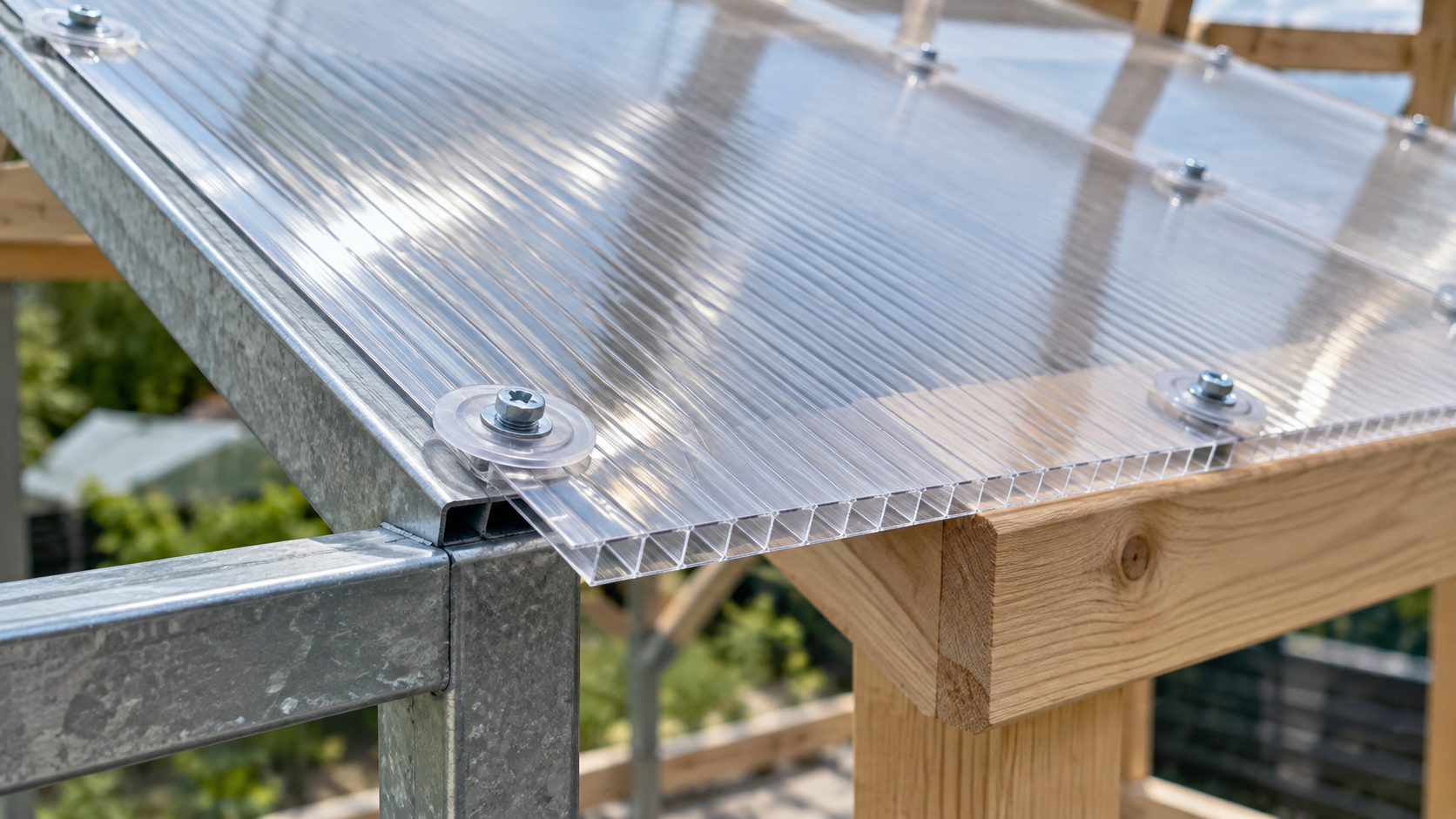

Крепление поликарбоната к металлическому или деревянному каркасу выполняют через предварительно подготовленные отверстия с учетом температурного расширения листа. Для точечной фиксации используют подходящие к материалу основания саморезы и термошайбы для поликарбоната либо крепежную систему, рекомендованную производителем листов. Саморез нельзя затягивать до деформации поверхности: поликарбонату необходимо сохранять возможность небольшого перемещения при нагреве и охлаждении.
Чтобы понять, как крепить поликарбонат правильно, необходимо учитывать не только материал каркаса. На выбор крепежа и шага влияют тип поликарбоната, его толщина, размеры листов, схема обрешетки, форма конструкции, снеговая и ветровая нагрузка. Универсального расстояния между саморезами для всех конструкций нет.
Какой крепеж выбрать и почему лист нельзя зажимать
Крепеж должен удерживать поликарбонат на каркасе, но не препятствовать его температурному расширению. Поэтому правильное крепление предусматривает компенсационное отверстие, шайбу с эластичным уплотнителем и контролируемую затяжку самореза.
Поликарбонат изменяет линейные размеры при колебаниях температуры. Если лист жестко прижать головкой самореза или просверлить отверстие точно по диаметру крепежа, вокруг точки фиксации возникают напряжения. Со временем это может привести к короблению, трещинам и повреждению отверстия. Производители рекомендуют делать отверстия под крепеж больше диаметра самореза или ножки термошайбы, причем величина зазора зависит от системы крепления и длины панели.
Термошайба распределяет давление на большую площадь и уплотняет место крепления. Конструкция классической термошайбы может включать пластиковую шайбу с ножкой, эластичную уплотнительную шайбу и защитную крышку. Ножка ограничивает чрезмерное сдавливание сотовой панели, если ее длина соответствует толщине листа.
Для монтажа применяют:
- саморезы по металлу — для стальной или алюминиевой основы;
- саморезы по дереву — для деревянных балок и обрешетки;
- термошайбы — для распределения прижима и герметизации отверстия;
- соединительные профили — для оформления стыков между листами;
- торцевые профили и ленты — для защиты открытых каналов сотового материала.
Выбор крепежа начинают не с длины самореза, а с конструкции узла. Важно, чтобы саморез надежно входил в основание, шайба не деформировала лист, а отверстие позволяло материалу компенсировать температурные изменения.
Что определить до начала монтажа
До начала монтажа нужно определить тип поликарбоната, толщину листов, материал каркаса, направление укладки, расположение опор и расчетные нагрузки. Только после этого выбирают крепеж и рассчитывают шаг.
Каркас должен быть ровным и достаточно жестким. Добавление большого количества саморезов не исправляет недостаточную несущую способность основания. Если обрешетка имеет слишком большой шаг для выбранной толщины листа, необходимо корректировать каркас, а не пытаться компенсировать проблему частым крепежом.
Перед началом работ также проверяют, какой стороной лист должен быть обращен наружу. У сотового материала защитная пленка обычно содержит маркировку стороны с УФ-защитой, однако конкретное исполнение нужно уточнять по документации производителя.
Чем отличается крепление сотового и монолитного поликарбоната
Сотовый, монолитный и профилированный поликарбонат различаются конструкцией, поэтому технология монтажа для них не полностью совпадает.
Сотовый поликарбонат имеет внутренние каналы и ребра жесткости. При его установке важно не только правильно закрепить поверхность, но и ориентировать каналы, защитить открытые торцы и исключить чрезмерное сдавливание ячеистой структуры.
Монолитный поликарбонат не имеет внутренних каналов. Его также нельзя жестко фиксировать: при точечном креплении предусматривают компенсационные отверстия и шайбы с эластичным уплотнителем. Для большинства конструкций производители рекомендуют выполнять отверстие на несколько миллиметров больше диаметра крепежа.
Монтаж профилированного поликарбоната зависит от геометрии профиля. При использовании материала в кровле положение крепежа выбирают в соответствии с инструкцией производителя конкретного листа. Для некоторых профилей крепление выполняется в верхнюю волну через опорный элемент, поэтому переносить схему монтажа обычного профнастила на пластиковый лист без проверки нельзя.
Как учесть толщину листа, геометрию покрытия и нагрузку
Толщина листа влияет на требуемый шаг обрешетки, допустимый изгиб и общую жесткость покрытия. Чем больше расстояние между опорами, тем выше нагрузка на участок поликарбоната между ними.
При проектировании учитывают:
- толщину материала и его структуру;
- размер пролета между элементами каркаса;
- форму покрытия — плоскую, скатную, арочную;
- снеговую нагрузку для кровель и навесов;
- ветровую нагрузку, особенно по краям и углам конструкции;
- рекомендации производителя конкретного листа.
Расчет шага обрешетки нельзя заменять расчетом шага саморезов. Это разные параметры. Обрешетка воспринимает нагрузку от покрытия и передает ее несущим элементам, а крепеж удерживает лист на опорах. Если каркас рассчитан неправильно, частое расположение саморезов не сделает его несущую способность достаточной.
Как крепить поликарбонат к металлическому каркасу
К металлическому каркасу поликарбонат обычно крепят саморезами по металлу с подходящей шайбой или термошайбой. Саморез должен надежно фиксироваться в металлическом профиле, а лист — иметь возможность температурного перемещения.
Перед монтажом металлическую раму проверяют на геометрию, состояние сварных соединений и качество защитного покрытия. В зоне контакта с поликарбонатом не должно быть острых выступов, сварочного грата или других элементов, способных повредить поверхность.
Лист укладывают на подготовленную металлическую обрешетку, размечают точки крепления и заранее сверлят компенсационные отверстия. Саморез устанавливают перпендикулярно каркасу. Шайба должна прилегать к листу равномерно, без перекоса.
При работе важно соблюдать три условия: не закручивать саморез непосредственно через поликарбонат без подготовленного отверстия, не делать отверстие вплотную к стержню крепежа и не перетягивать шайбу. Эти правила связаны прежде всего с тепловым расширением материала.
Как выбрать саморез для стального или алюминиевого профиля
Для стальной обрешетки применяют саморезы по металлу, в том числе варианты со сверлом, если их характеристики соответствуют толщине металлического профиля. Длина крепежа должна учитывать толщину поликарбоната, шайбы и необходимую глубину фиксации в металле.
Саморезы со сверлом удобны для металлической рамы, поскольку наконечник предназначен для прохождения металлической стенки. Однако даже такой крепеж нельзя использовать как сверло для самого поликарбоната: отверстие в пластиковом листе подготавливают отдельно.
Для алюминиевого профиля выбор метиза зависит от конкретной системы. Если производитель каркаса предусматривает специальные прижимные профили, уплотнители или винты, следует использовать предусмотренную систему, а не заменять ее произвольными саморезами.
Как крепить поликарбонат к деревянному каркасу
К деревянному каркасу поликарбонат крепят саморезами по дереву через термошайбу или шайбу с эластичным уплотнителем. Принцип температурной компенсации остается тем же, что и при монтаже на металл.
Деревянная обрешетка должна быть ровной, сухой и устойчивой. Перед монтажом необходимо проверить состояние бруса, геометрию опор и отсутствие выступающих щепок или головок старого крепежа.
Саморез по дереву должен входить в брус достаточно глубоко для надежной фиксации, но усилие затяжки ограничивают по состоянию шайбы и листа. Попытка сильнее затянуть саморез не повышает качество монтажа. Напротив, если поликарбонат начинает прогибаться вокруг шайбы, крепление уже перетянуто.
Пошаговая схема для деревянной рамы выглядит так:
- Разметить опоры и определить расположение точек крепления.
- Уложить лист в проектное положение с необходимыми температурными зазорами.
- Просверлить отверстия в поликарбонате с компенсацией расширения.
- Установить термошайбы и саморезы по дереву.
- Затянуть крепеж до равномерного прилегания уплотнителя без продавливания листа.
- Проверить стыки и положение листа относительно каркаса.
После фиксации поверхность должна оставаться ровной. Вмятина вокруг каждой шайбы говорит не о прочном монтаже, а о чрезмерной затяжке.
Как определить шаг крепления поликарбоната
Шаг крепления определяют по типу листа, толщине, расположению опор, зоне конструкции и расчетной нагрузке. Одинаковое расстояние между саморезами нельзя считать универсальным для теплицы, навеса, вертикального ограждения и крупной кровли.
В рекомендациях производителей встречаются разные значения. Для точечного монтажа сотовых панелей часто используется ориентир около 300–400 мм. Другие монтажные системы предусматривают крепеж поликарбонатных листов с шагом 400–600 мм. Разница объясняется толщиной листа, схемой обрешетки, местом расположения крепежа и расчетными условиями.
Поэтому расчет шага всегда начинается с технической документации выбранного материала.
Как использовать ориентир 300–400 мм
Расстояние 300–400 мм можно использовать как распространенный ориентир для точечного крепления, если такой диапазон допускает производитель конкретного листа. Это не заменяет расчет каркаса и не означает, что через каждые 300 мм нужно устанавливать саморез при любых условиях.
Например, при монтаже сотового материала на каркас теплицы точки крепления располагают по опорам. Если дуги или продольные элементы каркаса расположены иначе, сначала учитывают конструктивную схему теплицы, а затем определяют положение крепежа.
Увеличивать или уменьшать шаг крепления количество саморезов следует только по техническим основаниям. Слишком редкая фиксация может позволить листу перемещаться под ветровой нагрузкой, а чрезмерно частая создает лишние отверстия и дополнительные локальные зоны напряжения.
Когда шаг крепления нужно уменьшить
Более частое крепление может потребоваться на участках с повышенной ветровой нагрузкой, по краям покрытия, в отдельных узлах примыкания или при соответствующем требовании производителя.
При этом решение принимают в комплексе. Если лист недостаточно жесткий для существующего пролета между опорами, уменьшение расстояния между саморезами не заменяет дополнительную балку или изменение шага обрешетки.
Для крупного навеса или кровли расчет шага должен учитывать климатические нагрузки. Чем больше площадь покрытия и свободный пролет, тем важнее расчетная схема каркаса.
В каких случаях требуется проверка каркаса, а не добавление саморезов
Проверять каркас нужно, если лист заметно прогибается между опорами, вибрирует на ветру, провисает под нагрузкой или расчетный пролет превышает рекомендованный для выбранного материала.
Частые саморезы воздействуют только на точки соприкосновения поликарбоната с существующими опорами. Они не создают новую опору в середине слишком большого пролета. Поэтому при недостаточной жесткости необходимо уменьшать шаг обрешетки, усиливать продольные балки или пересматривать толщину материала.
Каркас теплицы, навеса или козырька должен рассматриваться как единая несущая система. Правильное крепление листа является частью этой системы, но не заменяет ее расчет.
Как просверлить отверстия и установить лист
Отверстия под точечный крепеж в поликарбонате сверлят заранее. Их диаметр делают больше диаметра стержня самореза или ножки термошайбы, чтобы обеспечить температурную компенсацию.
Распространенная рекомендация — увеличить диаметр примерно на 2–3 мм; для некоторых монтажных систем производители указывают 3–4 мм или рассчитывают зазор отдельно для длинномерных листов. Поэтому конкретное значение необходимо брать из инструкции к материалу и комплектующим.
Сверло должно быть острым. Отверстие выполняют без сильного нажима и располагают так, чтобы крепеж входил в каркас перпендикулярно поверхности.
Как разметить опоры и подготовить компенсационные отверстия
Сначала лист укладывают в проектное положение и отмечают линии, под которыми проходят элементы каркаса. Точки крепления должны попадать на опоры, а не располагаться в свободном пролете.
Далее выполняют пошаговое руководство:
- Определяют положение листа и стыков.
- Наносят линии расположения опор.
- Отмечают точки будущих отверстий.
- Проверяют расстояние от края панели.
- Сверлят поликарбонат отдельно от окончательного затягивания крепежа.
- Удаляют стружку и устанавливают лист.
- Фиксируют его термошайбами.
При длинных панелях компенсация расширения требует особого внимания. Некоторые производители рекомендуют делать отверстия вытянутыми вдоль направления возможного перемещения листа.
Как закрепить лист термошайбами без перетягивания
Термошайбу устанавливают на подготовленное отверстие, после чего саморез вкручивают в элемент каркаса. Уплотнитель должен равномерно прилегать к поверхности.
Определить правильное усилие можно визуально. Шайба прижата, но лист вокруг нее остается плоским. Если поликарбонат прогнулся и образовалась воронка, саморез перетянут. Если уплотнитель не прилегает к поверхности, крепление недостаточно затянуто.
Саморез устанавливают под прямым углом. Косой крепеж неравномерно нагружает отверстие и уплотнитель, из-за чего узел хуже компенсирует движение материала.
Как соединить листы и защитить торцы
Листы соединяют с помощью профилей или другой системы, предусмотренной производителем. Для сотового поликарбоната дополнительно защищают открытые торцы, чтобы ограничить попадание внутрь каналов пыли, мусора и воды.
Соединительный узел также должен учитывать температурное расширение. Нельзя зажимать кромки листа между элементами профиля без предусмотренного зазора.
Как установить соединительный профиль между листами
Неразъемный профиль используют для соединения кромок соседних панелей. Его располагают вдоль линии стыка и крепят к продольной опоре в соответствии с инструкцией системы. Края листов заводят в пазы профиля с предусмотренным компенсационным пространством.
Разъемный профиль состоит из основания и крышки. Основание закрепляют на несущем элементе, затем укладывают края листов и устанавливают верхнюю часть. Такая система особенно удобна там, где необходимо надежно зафиксировать крупные панели и сохранить технологический зазор.
Алюминиевый профиль также применяется для монтажа листов сотового и монолитного поликарбоната. Обычно он работает совместно с уплотнителями, которые распределяют давление на поверхность.
Независимо от типа профиля принцип остается одинаковым: соединение должно удерживать лист, герметизировать стык в требуемой степени и одновременно не блокировать температурное перемещение.
Как закрыть торцы сотового поликарбоната
Открытые каналы сотового листа необходимо защищать после раскроя. Верхний торец обычно закрывают герметизирующей лентой, а нижний — перфорированной, которая позволяет выводить конденсат. Затем устанавливают торцевой профиль. Такой принцип применяется в инструкциях по монтажу сотового поликарбоната.
Полностью герметизировать нижние каналы обычной непроницаемой лентой не следует, если конструкция предполагает отвод конденсата. Внутри ячеек при изменении температуры может появляться влага, и ей нужен путь наружу.
Ребра жесткости на скатных и вертикальных поверхностях ориентируют так, чтобы конденсат мог перемещаться к нижнему торцу. Перед закрытием каналов из них удаляют стружку и загрязнения после резки.
Как проверить монтаж и исправить типичные ошибки
После монтажа нужно проверить затяжку каждого крепежа, положение листов, состояние стыков и наличие температурных зазоров. Большинство проблем заметно еще до эксплуатации конструкции.
Обратите внимание на следующие признаки:
- вмятины вокруг шайб — крепеж перетянут;
- волнистая поверхность — лист может быть жестко зажат или каркас имеет неровности;
- косые саморезы — шайба прижимает поверхность неравномерно;
- отверстия без запаса — отсутствует компенсация расширения;
- открытые соты — торцы требуют защиты;
- слабые стыки — необходимо проверить профиль и расположение опор;
- сильный прогиб между балками — проблема может быть связана с шагом обрешетки.
Если ошибка обнаружена сразу, ее обычно проще исправить до снятия всей защитной пленки и окончательного завершения конструкции.
Как распознать перетянутый саморез
Главный признак перетяжки — заметная деформация листа вокруг шайбы. Поверхность прогибается внутрь, а край шайбы создает локальное давление на пластик.
Саморез не должен втягивать поликарбонат в каркас. Его задача — удерживать лист и обеспечивать прилегание уплотнителя. Производители прямо указывают, что после затяжки материал должен сохранять возможность небольшого перемещения относительно крепежа.
Если лист уже продавлен, крепеж осторожно ослабляют и проверяют состояние отверстия. При появлении трещины простой регулировки самореза может быть недостаточно.
Чем опасно крепление без температурной компенсации и подходящей шайбы
Отсутствие температурного зазора превращает саморез в жесткую неподвижную точку. Когда лист расширяется или сжимается, напряжение концентрируется вокруг отверстия. В результате поликарбонат может коробиться, растрескиваться или повреждаться около крепежа.
Обычная маленькая металлическая шайба без подходящего уплотнителя также создает повышенное давление на ограниченный участок поверхности. Правильно подобранная термошайба или крепежная шайба с эластичным уплотнителем распределяет усилие и помогает герметизировать узел.
Поэтому поликарбонат крепят не «намертво», а так, чтобы лист был надежно удержан каркасом и одновременно мог компенсировать естественное изменение размеров. Именно сочетание подходящего крепежа, рассчитанного каркаса, правильного шага и температурных зазоров определяет качество монтажа.
